Монтаж и настройка автоматики для котла Zont в Малинино Подмосковье

Описание задачи:

Обеспечить постоянный контроль системы в режиме 24/7

Получать информацию о работе котельного оборудования (цикл включения, ошибки, уведомления о низких температурах)

Поддерживать в доме наиболее благоприятный микроклимат вне зависимости от времени года и внешних погодных условий

Обеспечить экономию энергоресурсов за счет уменьшения потерь из-за работы на максимальных мощностях

Увеличить срок службы оборудования за счет плавного регулирования температур

Главная цель автоматизации - создание комфортной и энергоэффективной среды в доме, независимо от времени года и внешних погодных условий. Система автоматики должна обеспечивать:
Индивидуальное управление температурой в каждой комнате: возможность установить разные температуры в разных комнатах дома, что позволяет создать комфортный микроклимат для всех членов семьи. Мониторинг состояния системы отопления: система должна предоставлять информацию о работе котельного оборудования, включая циклы включения и выключения, выявление ошибок, уведомление о низких температурах теплоносителя.

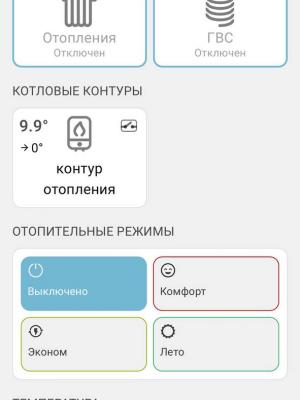

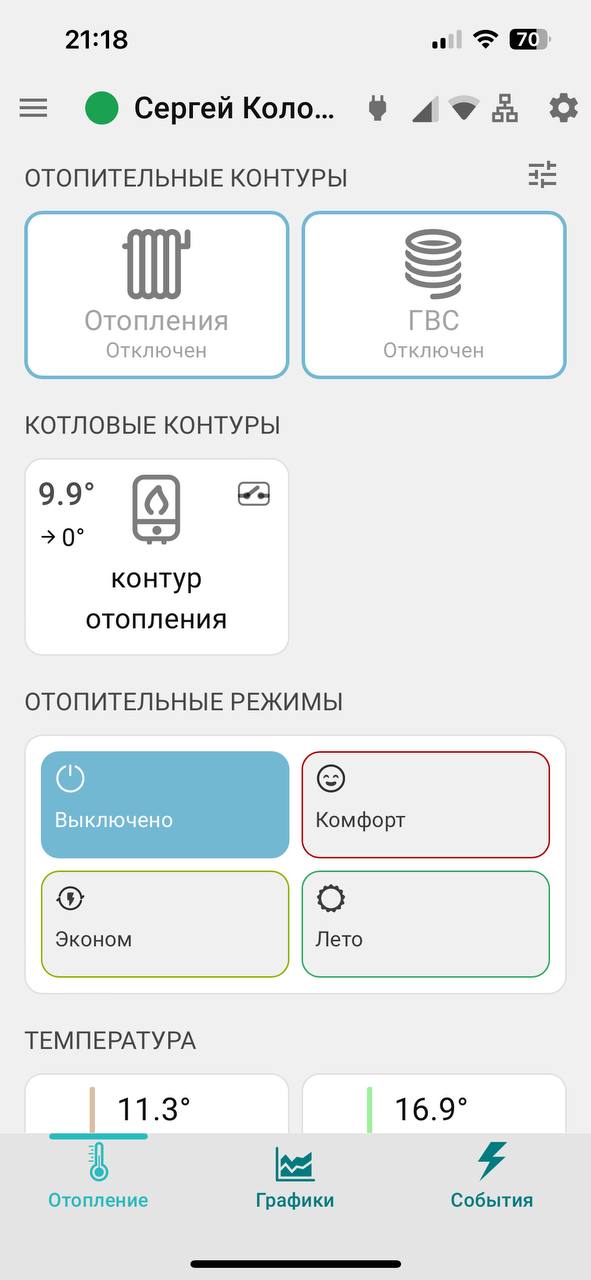

И самое главное - управление и контроль всё это должно быть доступно со смартфона из любой точки мира в одном приложении.

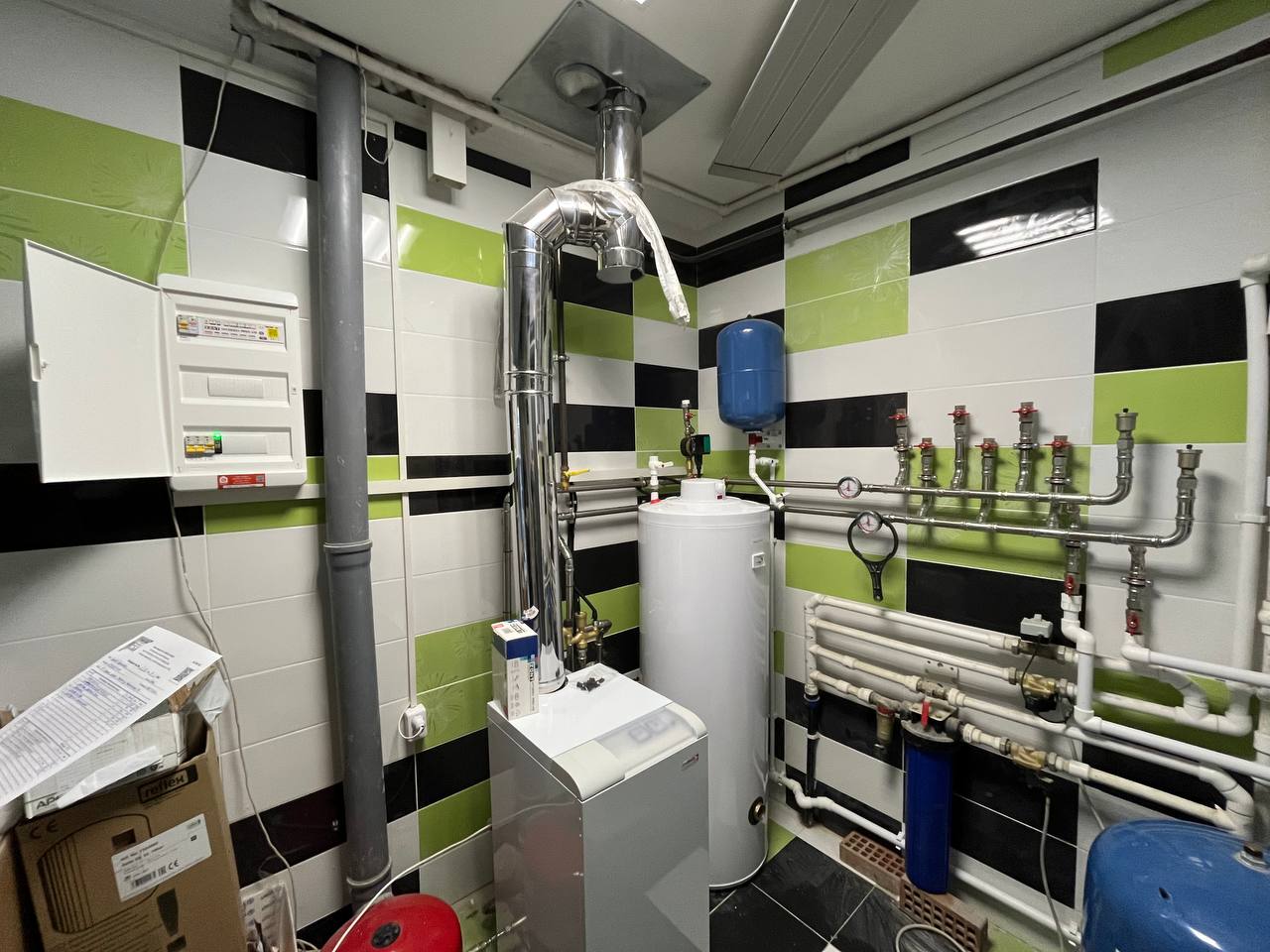

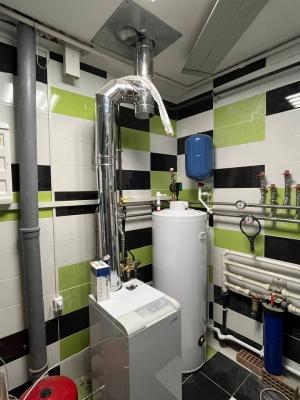

Для решения задачи автоматизации системы отопления в 2-х этажном доме было принято решение использовать современную систему автоматики, включающую в себя следующее оборудование:
Газовый котел: основной элемент системы отопления, отвечающий за нагрев теплоносителя. Смесительные узлы: два смесительных узла, один на первом этаже и один на втором, регулируют поток горячей воды в радиаторы и обеспечивают индивидуальное управление температурой в каждом этаже. Узел горячего водоснабжения: обеспечивает поставку горячей воды в дом. Беспроводные температурные датчики ML 740: это "глаза" системы автоматики, измеряющие температуру воздуха в каждой комнате и передающие информацию на контроллер H1000+ PRO. Контроллер H1000+ PRO: "мозг" системы автоматики, получающий данные от датчиков и выдающий команды исполнительным устройствам (котлу, смесительным узлам). Универсальный адаптер цифровой шины: обеспечивает прямое подключение контроллера H1000+ PRO к газовому котлу, что позволяет получать информацию о его состоянии в реальном времени.
Взаимодействие элементов системы:
1. Беспроводные температурные датчики ML 740 измеряют температуру воздуха в каждой комнате и передают информацию на контроллер H1000+ PRO.
2. Контроллер H1000+ PRO обрабатывает данные от датчиков, сравнивает их с заданными параметрами и выдает команды исполнительным устройствам (котлу, смесительным узлам) через универсальный адаптер цифровой шины.
3. Универсальный адаптер цифровой шины передает команды контроллера на газовый котел и получает информацию о его состоянии, передавая ее на контроллер H1000+ PRO.
Благодаря такому взаимодействию всех элементов системы отопления обеспечивается автоматическое управление отоплением, комфортный микроклимат в доме и удобное управление с помощью мобильного приложения.

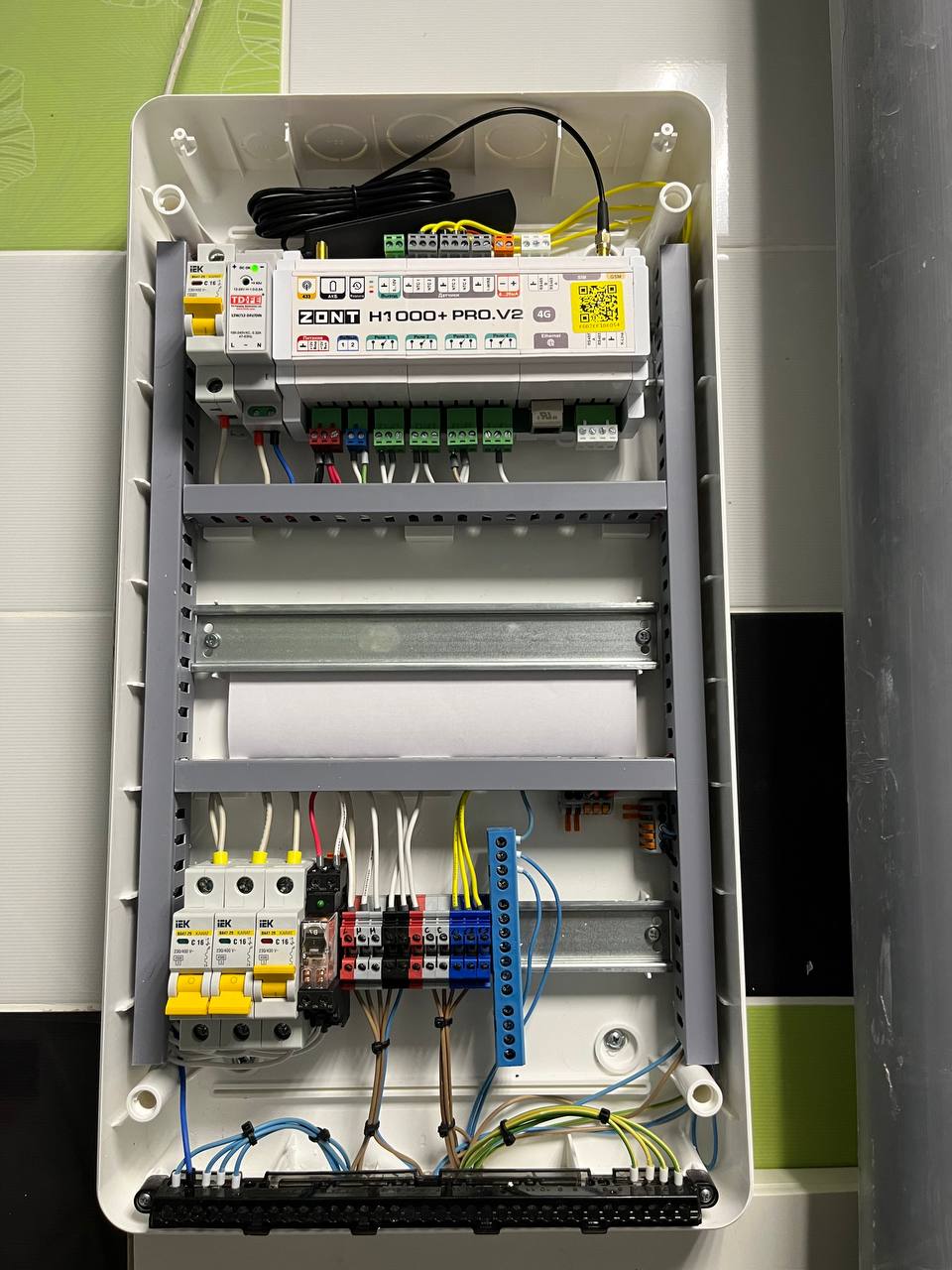

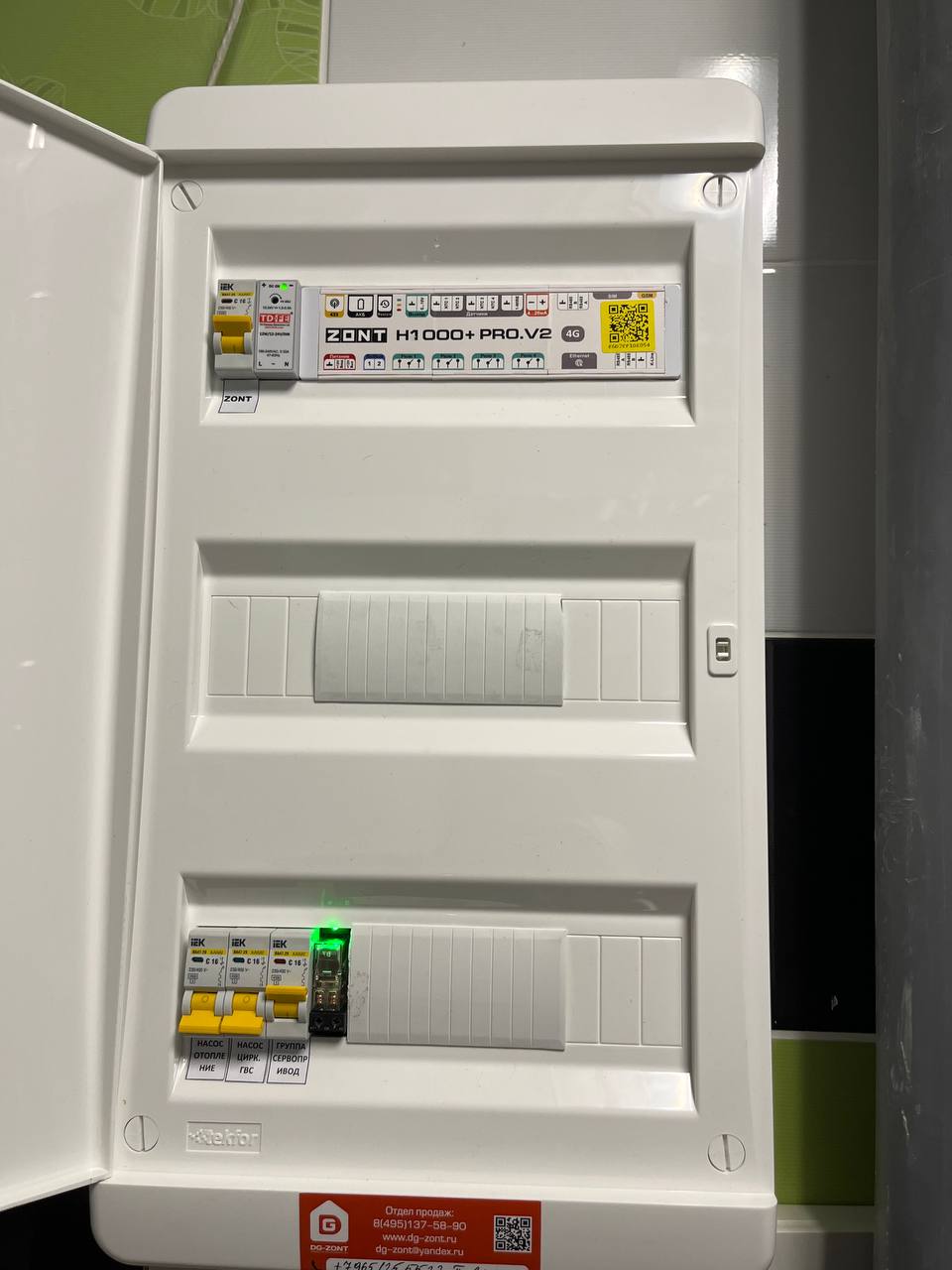

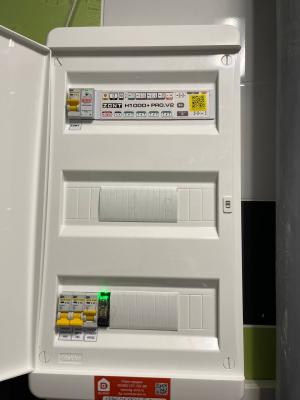

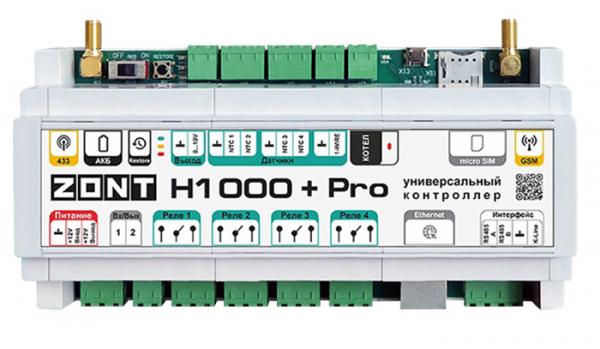

Контроллер ZONT H1000+ PRO

Универсальный контроллер для удаленного управления инженерной системой

Управляет и автоматизирует системы отопления и ГВС
Управляет каскадом котлов (до 2)
Управляет исполнительными устройствами – 4 релейных выхода, 2 универсальных входа/выхода «открытый коллектор», 1 аналоговый выход 0-10В
Поддерживает работу с блоками расширения
Встроенный универсальный адаптер цифровых шин автоматически определяет протокол котла
Обеспечивает безопасность работы системы
Оповещает при аварии котла и любых внештатных ситуациях
Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
Сокращает потребление энергоресурсов
