ZONT установка на котел в Григорчиково около г. Видное Москва
Описание задачи:
Недавно наша компания успешно завершила установку системы управления отоплением на объекте заказчика в деревне Григорчиково г. Видное Москва. Наша задача заключалась в максимально эффективном управлении отоплением, теплыми полами, радиаторами, горячей водой, а также в обеспечении безопасности и дополнительных функций. Мы также стремились к поддержанию наилучшего микроклимата в доме независимо от времени года и погодных условий, а также к настройке основного и резервного котлов.
Система безопасности была отдельным важным компонентом нашего проекта. Мы предусмотрели защиту от протечки воды с автоматическим перекрытием водоснабжения при возникновении аварийных ситуаций, контроль утечки газа, информирование о задымлении, контроль движения в доме с возможностью включения сирены и контроль давления теплоносителя в системе отопления
Помимо основных задач, мы также установили возможность открытия и закрытия ворот, чтобы обеспечить дополнительный уровень удобства для заказчика. Важно отметить, что все вышеперечисленные функции и задачи могут быть управляемы и контролируемы с помощью смартфона из любой точки мира через одно удобное приложение. На объекте заказчика был двухэтажный дом с газовым котлом в качестве основного и электрическим котлом в качестве резервного. Также присутствуют смесительные узлы на каждом этаже, коллекторы для управления по комнатам, узлы горячего водоснабжения и рециркуляции воды. Для успешного выполнения поставленных задач нами было принято решение использовать автоматику ZONT, основанную на контроллере H2000+ PRO. Мы установили температурные датчики проводные и беспроводные, электрические сервоприводы для точной регулировки температуры в каждой комнате, панель управления ML 753, контроллер H2000+ PRO, блоки расширения ZE 88 и ZE 44, адаптер цифровой шины для получения информации о состоянии котла. Для обеспечения безопасности были установлены датчики протечки, дыма и утечки газа. Кроме того, мы добавили радиореле для управления открытием и закрытием ворот, что увеличит удобство и безопасность объекта. Мы уверены, что наше решение будет оптимальным для заказчика и поможет ему наслаждаться комфортом, безопасностью и экономией на длительный срок.
ПОДРОБНЕЕ:
Контроллер H2000+ PRO предлагает множество возможностей для эффективного управления системой отопления. Этот контроллер позволяет надежно и точно регулировать температуру в помещениях, устанавливать графики отопления, а также интегрировать различные устройства для оптимального функционирования системы. Благодаря своей высокой производительности и надежности, контроллер H2000+ PRO является идеальным выбором для домашнего отопления. Блоки расширения ZE 88 и ZE 44 обеспечивают возможность расширения функциональности системы управления отоплением. Они позволяют интегрировать дополнительные устройства, такие как датчики температуры, клапаны управления и другие компоненты, что повышает уровень автоматизации и контроля за системой отопления. Блоки расширения ZE 88 и ZE 44 обладают высокой совместимостью с контроллером H2000+ PRO и обеспечивают расширенные возможности настройки и контроля. Автоматика ZONT, включающая контроллер H2000+ PRO и блоки расширения ZE 88, ZE 44, предоставляет клиентам возможность максимально эффективно управлять системой отопления и обеспечить комфорт в доме. Эти компоненты гарантируют надежность, функциональность и высокую производительность всей системы.
Панель управления ZONT МЛ-753
Радиодатчик температуры ZONT МЛ‑740
Область применения:
для измерения температуры воздуха внутри помещений
- Дальность связи до 100 м прямой видимости
- Автономное питание
- Рабочая частота 868 МГц
Внимание! Для подключения необходим радиомодуль ZONT МЛ-590
Радиодатчик температуры ZONT МЛ‑711
Область применения:
для измерения температуры воздуха внутри и снаружи помещений
- Диапазон измеряемых температур: -35…+80 °C
- Дальность связи до 100 м прямой видимости
- Пылевлагозащищенный корпус (IP65)
- Рабочая частота 868 МГц
Внимание! Для подключения необходим радиомодуль ZONT МЛ-590
Радиодатчик движения ZONT МЛ-570
- Шифрование сигнала AES 128
- Контроль напряжения питания
- Контроль уровня радиосигнала
- Погрешность измерения t° — не более 1 °С
Внимание! Для подключения необходим радиомодуль ZONT МЛ-590
Термодатчик теплоносителя ZONT DS18B20
в металлической гильзе c герметичным корпусом
Область применения термодатчика DS18B20 (тип DS18S20):
— измерение температуры воздуха внутри и снаружи помещения
— измерение температуры теплоносителя (требует крепления к трубе отопления)
Контроллер ZONT H2000+ PRO
- Управляет и автоматизирует системы отопления и ГВС любой конфигурации без ограничения числа контуров
- Управляет каскадом котлов (2 и более)
- Управляет исполнительными устройствами – 8 релейных выходов, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В
- Поддерживает работу с блоками расширения
- 2 встроенных универсальных адаптера цифровых шин автоматически определяют протокол котла
- Обеспечивает безопасность работы системы
- Оповещает при аварии котла и любых внештатных ситуациях
- Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
- Сокращает потребление энергоресурсов

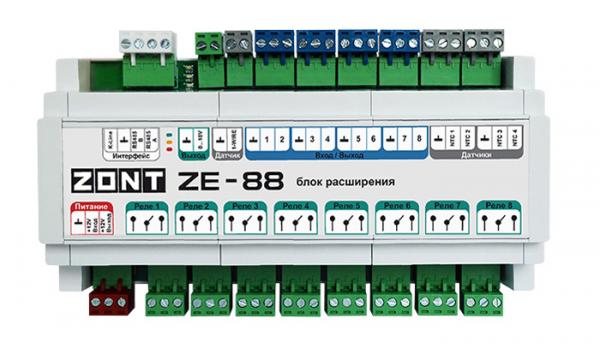

Блок расширения ZONT ZE-88
- Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
- Управляет работой релейных и универсальных выходов
- Поддерживает подключение дополнительных цифровых устройств
Подходит к приборам:

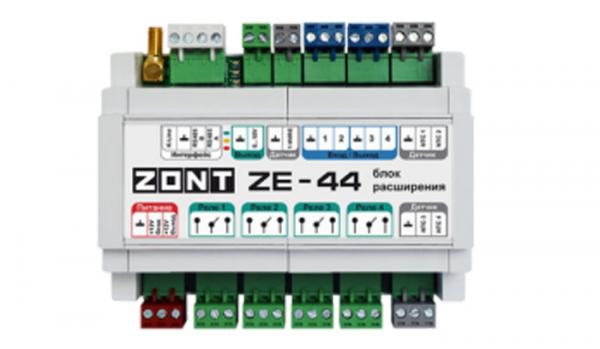

Блок расширения ZONT ZE-44
- Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
- Управляет работой релейных и универсальных выходов
- Поддерживает подключение дополнительных цифровых устройств
Подходит к приборам:
Датчик давления ZONT MLD-06
Область применения:
— измерения давлений газообразных и жидких, не сильно вязких и не кристаллизующихся сред
Совместим с приборами:
- ZONT SMART 2.0
- Контроллер ZONT H-1V.02
- ZONT Connect+
- Контроллер ZONT H700+ PRO
- Контроллер ZONT H1000+ PRO
- Контроллер ZONT H2000+ PRO
- ZONT H1000+
- ZONT H2000+
Извещатель утечки газа проводной
Извещатель предназначен для обнаружения утечек природного газа (метана), пропана/бутана в закрытых помещениях.
- Определение в воздухе природного газа (метана), пропана/бутана.
- Диапазон рабочих температур -5°С до +55°С;
- Подключение к системе - до 10 шт

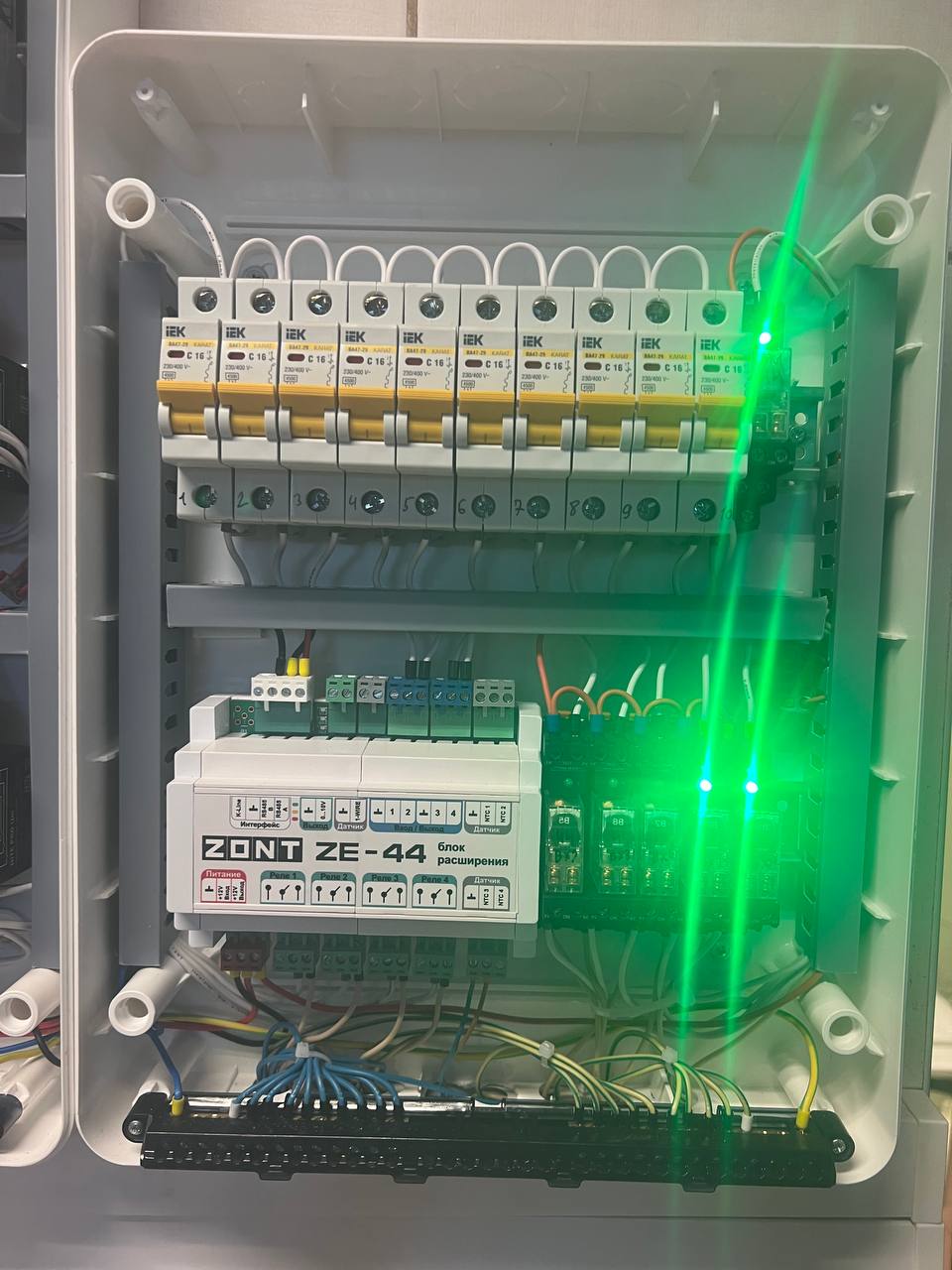

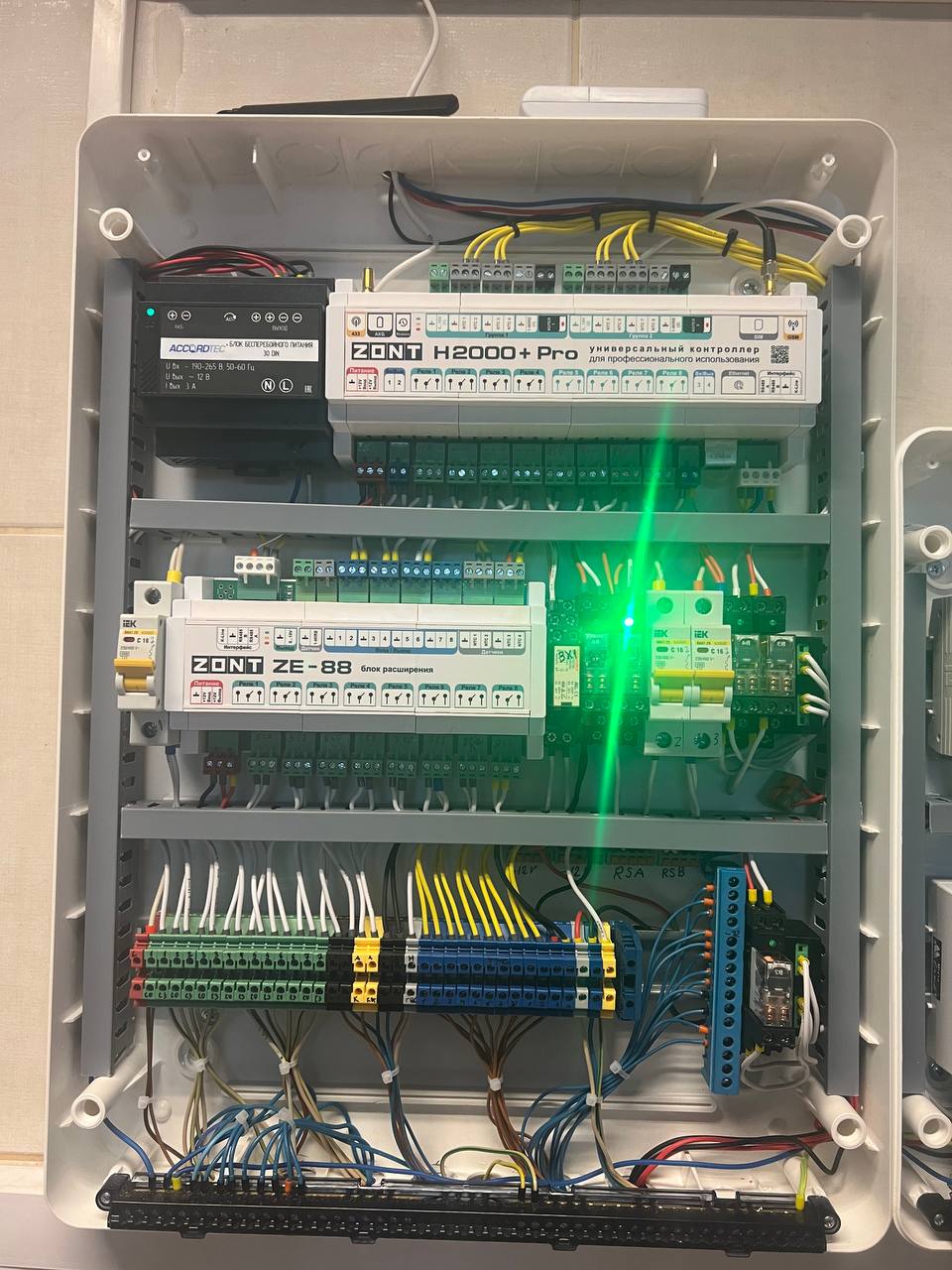

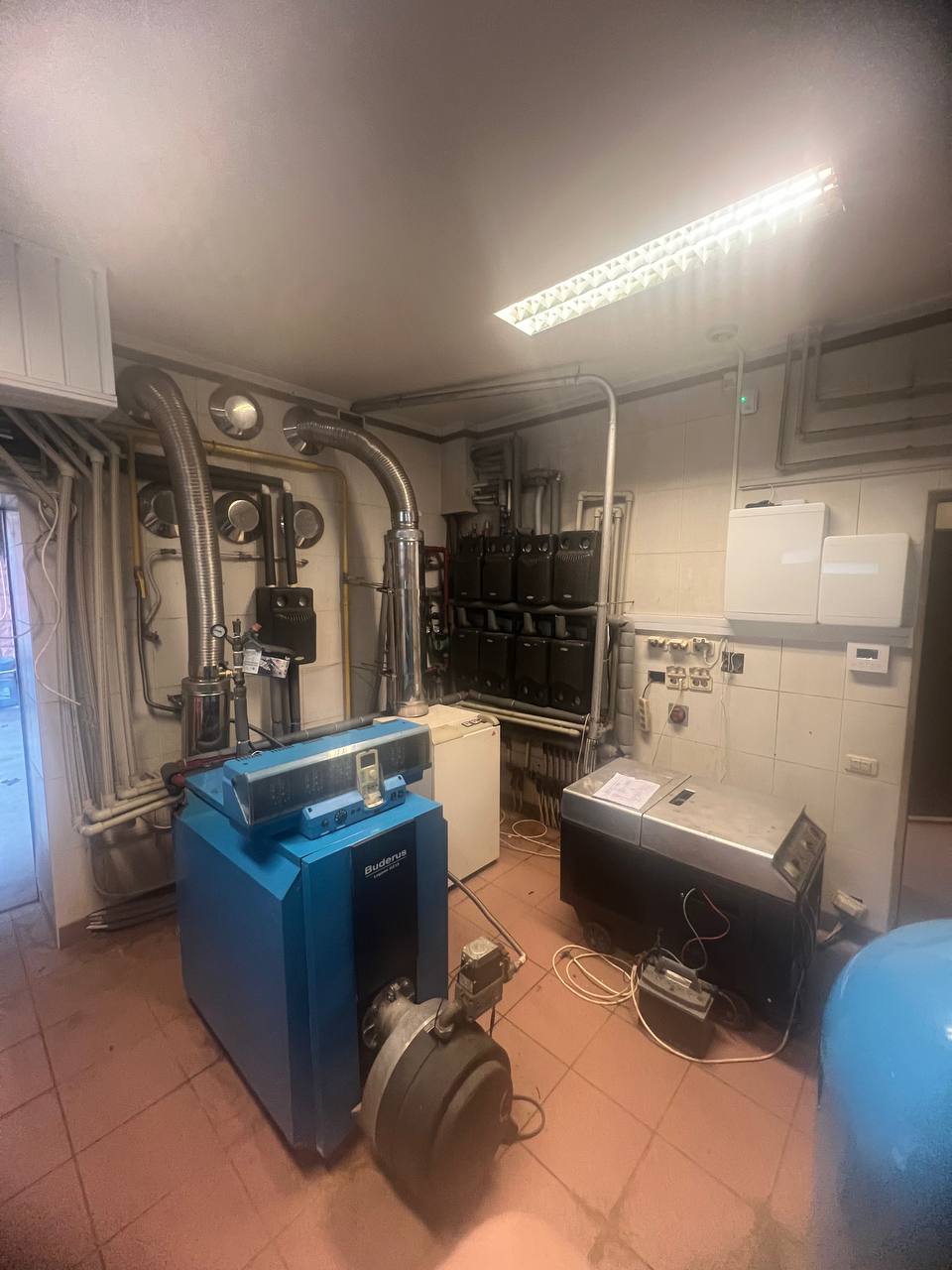

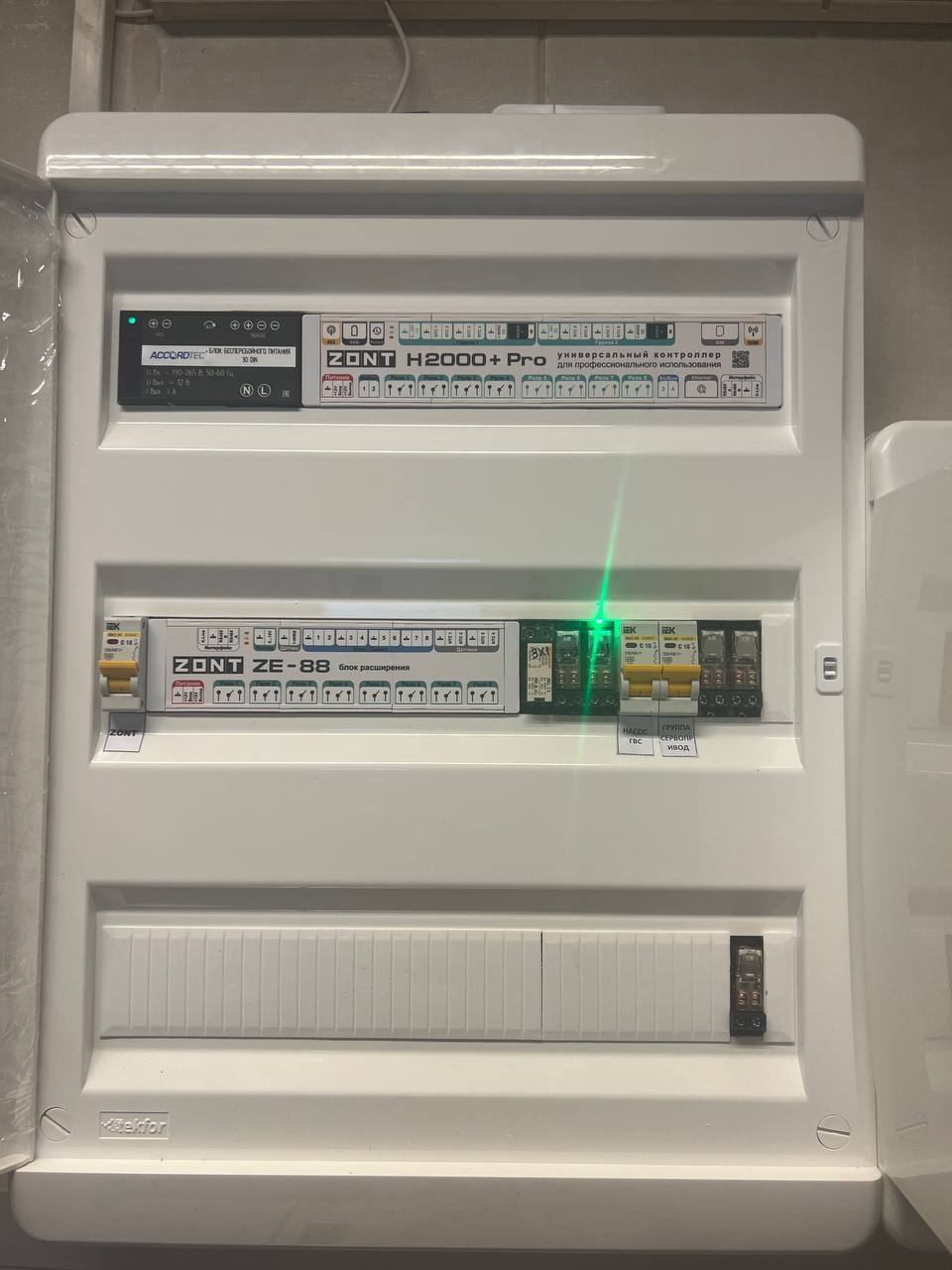

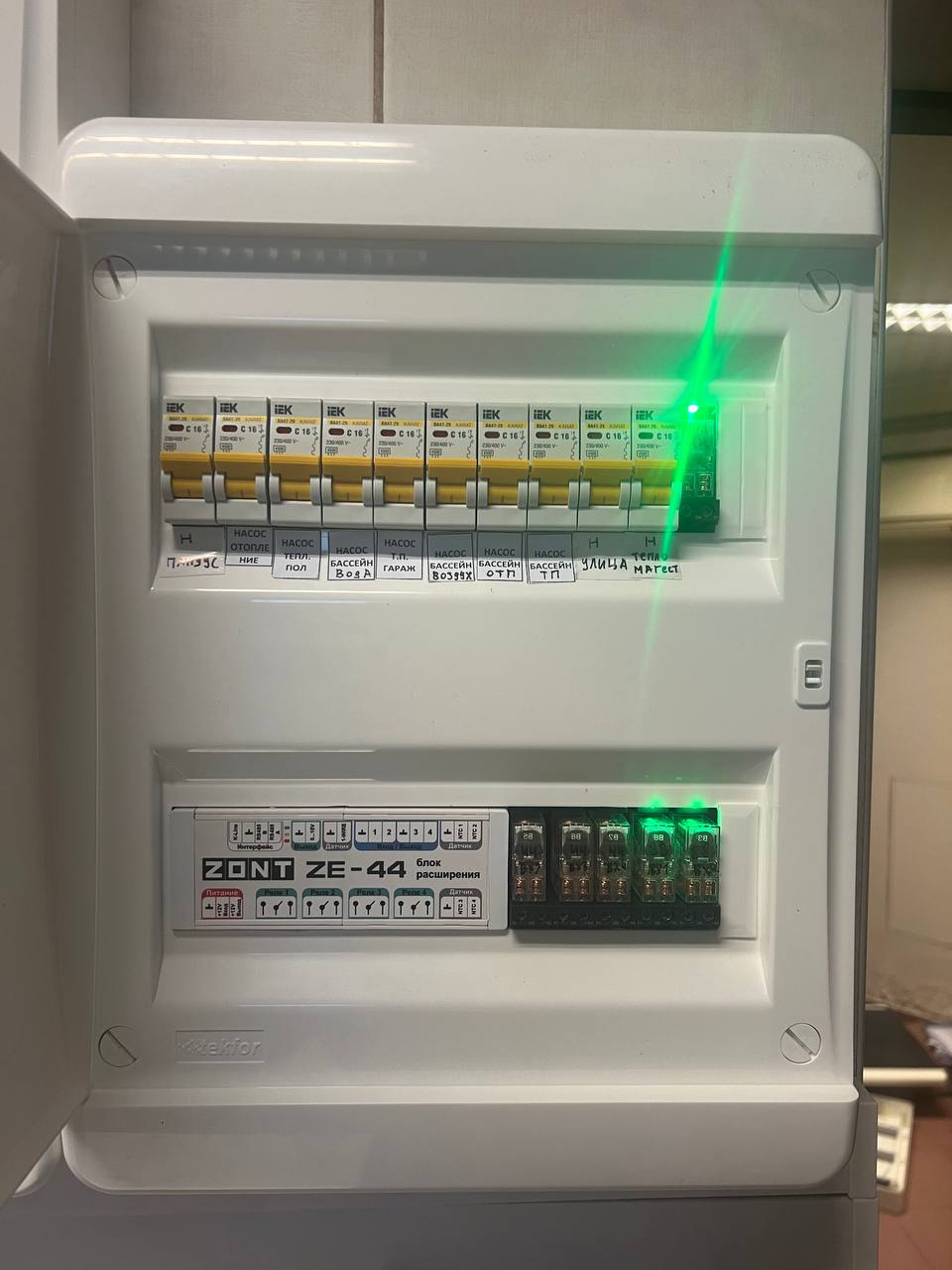

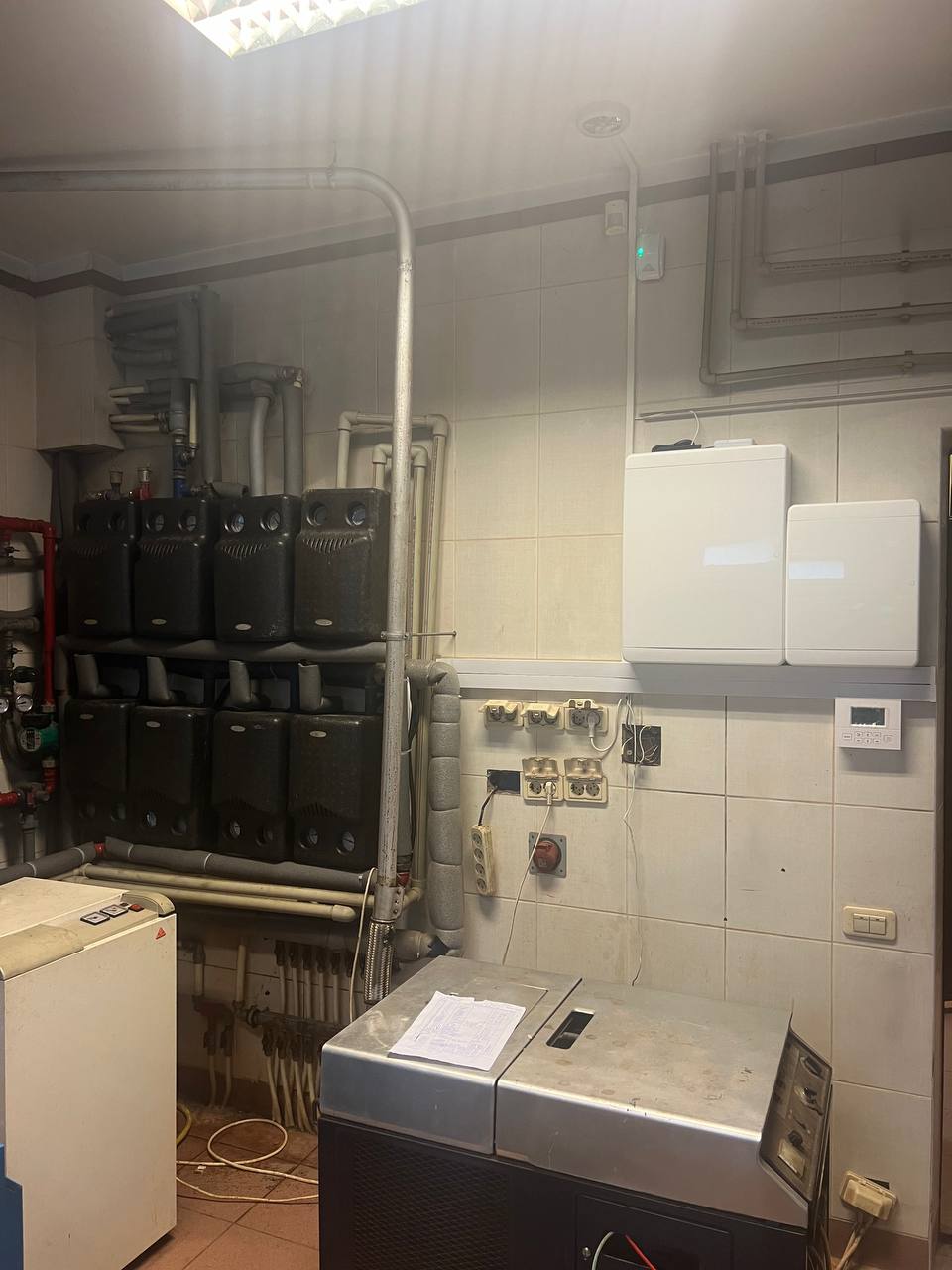

Фотоотчет
